LED共阴技术知识解析

发布时间:2020-07-14 14:22    发布者:杭州视爵

  常规共阳LED显示屏经过多年的发展,已经形成了稳定的产业链,带动了LED显示屏的普及,然而也存在着屏体温度过高和功耗过大的缺点。在共阴LED显示屏供电技术出现之后,引起了LED显示屏市场的高度关注。该供电方式可以实现最高节能75%,那么共阴LED显示屏供电技术是什么?该技术有何优势?

  1.什么是共阴LED显示屏?

  “共阴”, 指的是共阴供电方式,其实就是一种LED显示屏节能技术,指的是用共阴的方式来给LED显示屏供电,也就是采用将LED灯珠的R, G, B(红、绿、蓝)分开来供电,精准地分别为R,G, B灯珠分配电流电压,因为R,G,B(红、绿、蓝) 灯珠所需要的最佳工作电压和电流是不相同的,这样电流就先经过灯珠再到IC负极,正向压降就会降低,导通内阻就会变小。

  2.共阴/共阳LED显示屏有何区别?

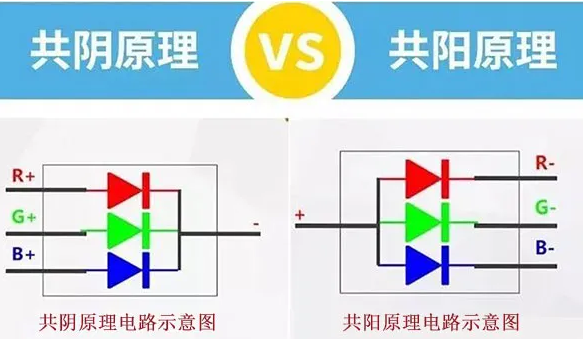

  ①. 供电方式不同:

  共阴的供电方式,是由电流先经过灯珠,再到IC负极,使得正向压降变小,导通内阻也变小。

  而共阳是电流从PCB板流向灯珠,给R,G,B(红、绿、蓝)统一供电,这样就导致了电路正向压降变大。






  ②. 供电电压不同:

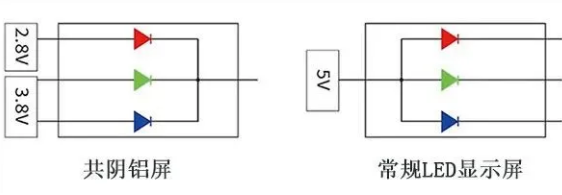

  共阴, 它会分别单独地给R、G、B(红、绿、蓝)提供电流电压。红、绿、蓝三种灯珠对电压的要求是不一样的,红灯珠电压要求在2.8V左右,蓝绿灯珠电压要求在3.8V左右,这样的供电就可以达到精确供电且电量耗损少,LED显示屏在工作中产生的热量也就低得多。

  而共阳,是对R, G, B (红、绿、蓝)给予一个高于3.8V的电压(比如5V)统一供电,此时红、绿、蓝得到的电压都是统一的5V, 但红、绿、蓝这三个灯珠需要的最佳工作电压却比5V低很多,根据功率公式 P=UI, 在电流不变的情况下,电压越高,功率也就越高,也就是电量耗损就越大,同时,LED显示屏在工作中也会产品更多的热量。






  3.为什么共阴LED显示屏热量更低?

  冷屏特殊的共阴供电方式,使LED显示屏工作过程中产生的热量少,温升低。正常情况下,白平衡状态和播放视频时,冷屏比同型号常规户外LED显示屏温度低约20℃。同等规格产品,在同等亮度情况下,共阴LED显示屏的屏体温度比常规共阳LED显示屏产品的屏体温度要低20多度,功耗比常规共阳LED显示屏产品低50%以上。

  LED显示屏屏体温度过高和功耗过大,一直是影响LED显示屏产品使用寿命的关键因素, 而“共阴LED显示屏”恰恰能很好地解决这两个问题。

  4.共阴LED显示屏的优势是什么?

  ①.精准供电真节能:

  共阴产品采用精准供电控制技术,基于LED红绿蓝三基色不同的光电特性,搭配了智能IC的显控系统及独立私模,为LED和驱动电路精准分配不同的电压,使产品功耗相对市面同类产品节电约40%!

  ②.真节能带来真色彩:

  共阴LED驱动方式,可以精准的控制电压,在降低功耗的同时,更降低了发热量,LED连续工作下波长无漂移,稳定显示真实色彩!

  ③.真节能带来长寿命:

  能耗降低,从而大幅度的降低了系统的温升,有效的降低了LED受损概率,提高整个显示系统的稳定性和可靠性,大大延长系统寿命。

  5.共阴技术的发展趋势是什么?

  与共阴LED显示技术相关配套的如LED、电源、驱动IC等等,目前尚不如共阳LED产业链成熟,加上共阴IC目前系列不全,整体量都不大,而共阳仍然占据80%的市场。

  共阴技术目前推进慢的原因主要是生产成本高,基于原有供应链协作的关系,共阴需要芯片、封装、PCB等产业链各端定制化配合,成本较高。

  在这个节能呼声极高的时代,共阴透明LED显示屏的出现又无可厚非的成为了这个行业追逐的支撑点。但是要实现更大意义上的全面推广和应用,还有很长的路要走,这需要整个行业的共同努力。作为节能化发展趋势的共阴LED显示屏,涉及到电量的使用和运营成本,因此节能关系到LED显示屏运营商的利益,也关系到国家能源的使用。

  从目前的形势来看,共阴LED节能显示屏并不会比常规显示屏增加太多成本,而且在后期的使用当中还会节约成本,受到市场的推崇。
